壁挂温湿度变送器THK300
THK300系列是一款设计先进的温湿度变送器，尺寸精巧，安装方便。
适用于环湿设备、环保监测、除湿工程、生物制药、供热通风与空气调节和干燥工艺等过程应用，传感器探头可工作在最高温度120℃，最低-40℃的环境中。

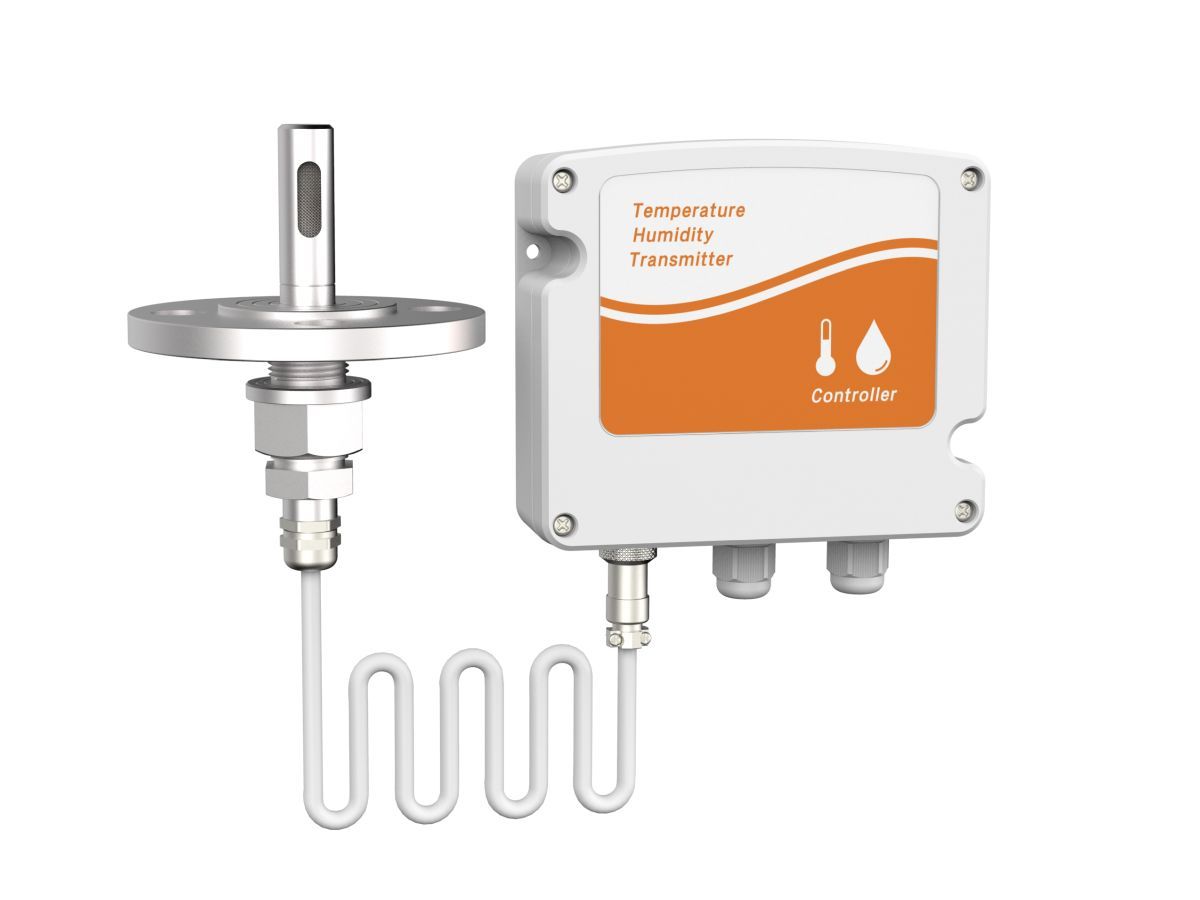

变送器分为一体型和分体型两种类型，分体型传感器探杆长度常规可选10cm、20cm、50cm三种，其它长度可定制。传感器引线标配2米，最长10米。
传感器探头安装方式可选：墙装夹持支架、活动格兰头法兰、活动密封卡套（灌胶1/2G螺纹）、活动密封卡套（灌胶M20螺纹）、DN15丝口法兰（灌胶含1/2G卡套）以及一体密封型探杆（灌胶M20螺纹）。
变送器主机可选配显示部件（按键输入），可选配2路报警继电器输出，根据设定温度和湿度上下限报警值执行继电器吸合动作。
变送器模拟量输出信号可选：4-20mA、0-1V、0-5V、0-10V。
变送器可选RS485通讯接口，通讯协议为标准MODBUS RTU协议。
联系我们获取价格
对本产品感兴趣？立即联系我们获取详细价格与产品信息。
产品详情
特点
- 瑞士盛世瑞恩SHT41传感器
- 不锈钢分体探头多种安装方式
- 高精度模拟量变送输出
- 温度变送量程拨码可调
- RS485接口ModBus RTU协议
- 防反接12-24VDC电源
- 高低限报警继电器输出
- 整机IP65防护等级
- 2000V电源群脉冲保防护
- 500V防浪涌防护
功能介绍
1.1. 温湿度实时采集
采用瑞士盛世瑞恩（Sensirion）SHT41工业级温湿度传感器芯片，实时采集空气湿度和温度。湿度测量范围0-100%RH，常规型温度测量范围-40-80℃，高温测量范围-40-120℃。
1.2. 数码显示（按键）
可选配高亮数码显示，实时显示温度和湿度数值。使用按键设定变送器参数，如通讯波特率、报警限值、温度变送量程等。
1.3. 模拟量变送输出
根据设定的变送量程，将实时温度和湿度值变送输出为对应模拟量，信号类型可选4-20mA/0-1V/0-5V/0-10V信号。
1.4. 温度变送量程
温度变送量程可通过主机板上的拨码开关进行快速设定，也可通过按键或通讯进行设置。拨码设置如下图：
1.5. 485通讯接口
采用标准MODBUS RTU协议，可实时读取数值，设置参数；可与变送输出共存。
1.6. 安装方式
主机为壁挂安装或管道安装，探头安装方式可选墙装夹持支架、活动格兰头法兰、活动密封卡套（灌胶1/2G螺纹）、活动密封卡套（灌胶M20螺纹）、DN15丝口法兰（灌胶含1/2G卡套）以及一体密封型探杆（灌胶M20螺纹）。
规格参数
【温度量程】一体：-40～60℃ 分体：-40～80℃ / -40～120℃（高温）
【温度精度】±0.3℃（0～80℃） ±0.4℃（-20～0℃ / 80～100℃）
±0.5℃（-40～-20℃ / 100～120℃）
【湿度量程】0-100%RH
【湿度精度】±3%（10～90%） ±4%（0～10% / 90～100%）
【变送输出】三线制电流4-20mA，精度1‰；
负载500Ω(24VDC)，负载200Ω(12VDC) ；
电压1V/5V/10V，精度1‰；
【通讯】RS485接口，标准MODBUS RTU协议
【电源】12-24VDC±10%，功耗4W
【尺寸】主机 120×104×41mm
【响应时间】T63 8秒
【EMC】电源群脉2000V B级
【ESD】接触放电4000V 间隙放电8000V
【浪涌】500V
【防护】等级 IP65
【环境】主机工作温度-40～60℃（带显示-20～60℃）
选型表
| THK300壁挂温湿度变送器 | |||||||
| THK300 | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | 壁挂温湿度变送器 |
| 探杆 | N | 主机探杆一体型 | |||||
| RS485通讯 | |||||||
| C | RS485通讯 | ||||||
| 变送输出 | |||||||
| T1 | 4-20mA输出 | ||||||
| T2 | 0-1V输出 | ||||||
| T3 | 0-5V输出 | ||||||
| T4 | 0-10V输出 | ||||||
| 数码显示 | |||||||
| D | 数码显示（带按键） | ||||||
| 继电器 | |||||||
| R | 2路常开报警继电器 | ||||||
| 语言 | |||||||
| E | 英文版 | ||||||
| 备注 | 1、测量范围：湿度0～100%，温度-40～60℃。 2、温度变送范围可在主机内部拨码调整、按键设置或通讯设置。 3、变送输出和RS485通讯功能至少选择一项。 |
||||||
| THK300W壁挂温湿度变送器 | ||||||||||
| THK300W | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | 壁挂温湿度变送器 |
| 探杆长度 | 10 | 分体型10cm不锈钢探杆 | ||||||||
| 20 | 分体型20cm不锈钢探杆 | |||||||||
| 50 | 分体型50cm不锈钢探杆 | |||||||||
| 安装方式 | Z | 墙装夹持支架 | ||||||||
| G | 活动格兰头法兰 | |||||||||
| K | 活动密封卡套（灌胶1/2G螺纹） | |||||||||
| P | 活动密封卡套（灌胶M20螺纹） | |||||||||
| F | DN15丝口法兰（灌胶含1/2G卡套） | |||||||||
| 传感器引线 | Y2 | 传感器引线2米 | ||||||||
| Y5 | 传感器引线5米 | |||||||||
| Y10 | 传感器引线10米 | |||||||||
| RS485通讯 | ||||||||||
| C | RS485通讯 | |||||||||
| 变送输出 | ||||||||||
| T1 | 4-20mA输出 | |||||||||
| T2 | 0-1V输出 | |||||||||
| T3 | 0-5V输出 | |||||||||
| T4 | 0-10V输出 | |||||||||
| 数码显示 | ||||||||||
| D | 数码显示（带按键） | |||||||||
| 继电器 | ||||||||||
| R | 2路常开报警继电器 | |||||||||
| 防护帽 | 常规150微米不锈钢防护网 | |||||||||
| J | 高密40微米不锈钢防护罩 | |||||||||
| 语言 | ||||||||||
| E | 英文版 | |||||||||
| 备注 | 1、测量范围：湿度0～100%，常规温度-40～80℃。 2、温度变送范围可通过拨码设置、按键设置或通讯设置。 3、变送输出和RS485通讯功能至少选择一项。 4、不锈钢材料为304不锈钢。 |
|||||||||
| THK300M壁挂温湿度变送器 | |||||||||
| THK300M | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | 壁挂温湿度变送器 |
| 探杆长度 | 10 | 固定密封螺纹型10cm探杆（灌胶M20螺纹） | |||||||
| 15 | 固定密封螺纹型15cm探杆（灌胶M20螺纹） | ||||||||
| 传感器引线 | Y2 | 传感器引线2米 | |||||||
| Y5 | 传感器引线5米 | ||||||||
| Y10 | 传感器引线10米 | ||||||||
| RS485通讯 | |||||||||
| C | RS485通讯 | ||||||||
| 变送输出 | |||||||||
| T1 | 4-20mA输出 | ||||||||
| T2 | 0-1V输出 | ||||||||
| T3 | 0-5V输出 | ||||||||
| T4 | 0-10V输出 | ||||||||
| 数码显示 | |||||||||
| D | 数码显示（带按键） | ||||||||
| 继电器 | |||||||||
| R | 2路常开报警继电器 | ||||||||
| 防护帽 | 常规150微米不锈钢防护网 | ||||||||
| J | 高密40微米不锈钢防护罩 | ||||||||
| 语言 | |||||||||
| E | 英文版 | ||||||||
| 备注 | 1、测量范围：湿度0～100%，常规温度-40～80℃。 2、温度变送范围可在主机内部拨码调整、按键设置或通讯设置。 3、变送输出和RS485通讯功能至少选择一项。 4、不锈钢材料为304不锈钢。 |
||||||||
